Elektrozaczep z pamięcią i blokadą po krótkim impulsie napięciowym utrzymuje zapadkę w stanie zwolnionym aż do jednokrotnego otwarcia skrzydła, a dźwignia mechaniczna pozwala ustawić przejście na stałe otwarte. Prawidłowy dobór napięcia, prądu, geometrii zaczepu i warunków pracy ma kluczowe znaczenie dla monterów furtek, instalatorów domofonów oraz właścicieli posesji.
Najważniejsze wnioski techniczne:
- Model referencyjny OR-EZ-4042 pracuje w zakresie 10-24 V AC/DC i pobiera około 280 mA przy 12 VDC oraz 250 mA przy 12 VAC.
- Funkcja pamięci utrzymuje zwolnienie mechanicznie przez 1 cykl otwarcia, a ponowne zamknięcie skrzydła przywraca ryglowanie.
- Mechaniczna blokada umożliwia wielokrotne przejścia bez kolejnych impulsów i bez stałego zasilania cewki.
- Wymiary modelu referencyjnego wynoszą 71 x 20,1 x 28 mm; symetryczna obudowa pozwala na montaż w drzwiach lewych i prawych.
Jak działa elektrozaczep z pamięcią i blokadą?
Elektrozaczep z pamięcią i blokadą wymaga krótkiego impulsu w zakresie przewidzianym przez producenta, a w modelu referencyjnym OR-EZ-4042 napięcie robocze wynosi 10-24 V AC/DC. Po podaniu napięcia cewka zwalnia zapadkę, natomiast mechanizm pamięci utrzymuje stan odblokowania po zaniku sygnału. Pierwsze fizyczne otwarcie skrzydła kasuje pamięć, a kolejne domknięcie przywraca ryglowanie.
Mechaniczna dźwignia blokady realizuje odmienną funkcję niż pamięć: po ręcznym przestawieniu zapadka pozostaje zwolniona przez więcej niż 1 cykl wejścia. W kategorii elektrozaczepów do furtek warto rozróżniać modele standardowe, z pamięcią, z blokadą oraz łączące obie funkcje, ponieważ identyczne napięcie 12 V nie oznacza identycznego sposobu pracy.
Czym różni się pamięć od blokady mechanicznej?
Pamięć obsługuje 1 cykl wejścia po impulsie, natomiast blokada mechaniczna utrzymuje zapadkę zwolnioną przez dowolną liczbę cykli bez zasilania. Pamięć jest kasowana przez ruch skrzydła, dlatego po jednokrotnym przejściu furtka ponownie wymaga sygnału z przycisku, domofonu lub kontrolera dostępu.
Blokada mechaniczna pozostaje aktywna aż do ręcznego cofnięcia dźwigni, dlatego może obsłużyć serię kilkunastu lub kilkudziesięciu przejść bez wzbudzania cewki. Z punktu widzenia kontroli dostępu ustawienie blokady oznacza brak elektrycznego ryglowania przez cały okres aktywacji, nawet gdy instalacja 12 V AC/DC jest wyłączona.
Gdzie sprawdza się elektrozaczep z pamięcią i blokadą?

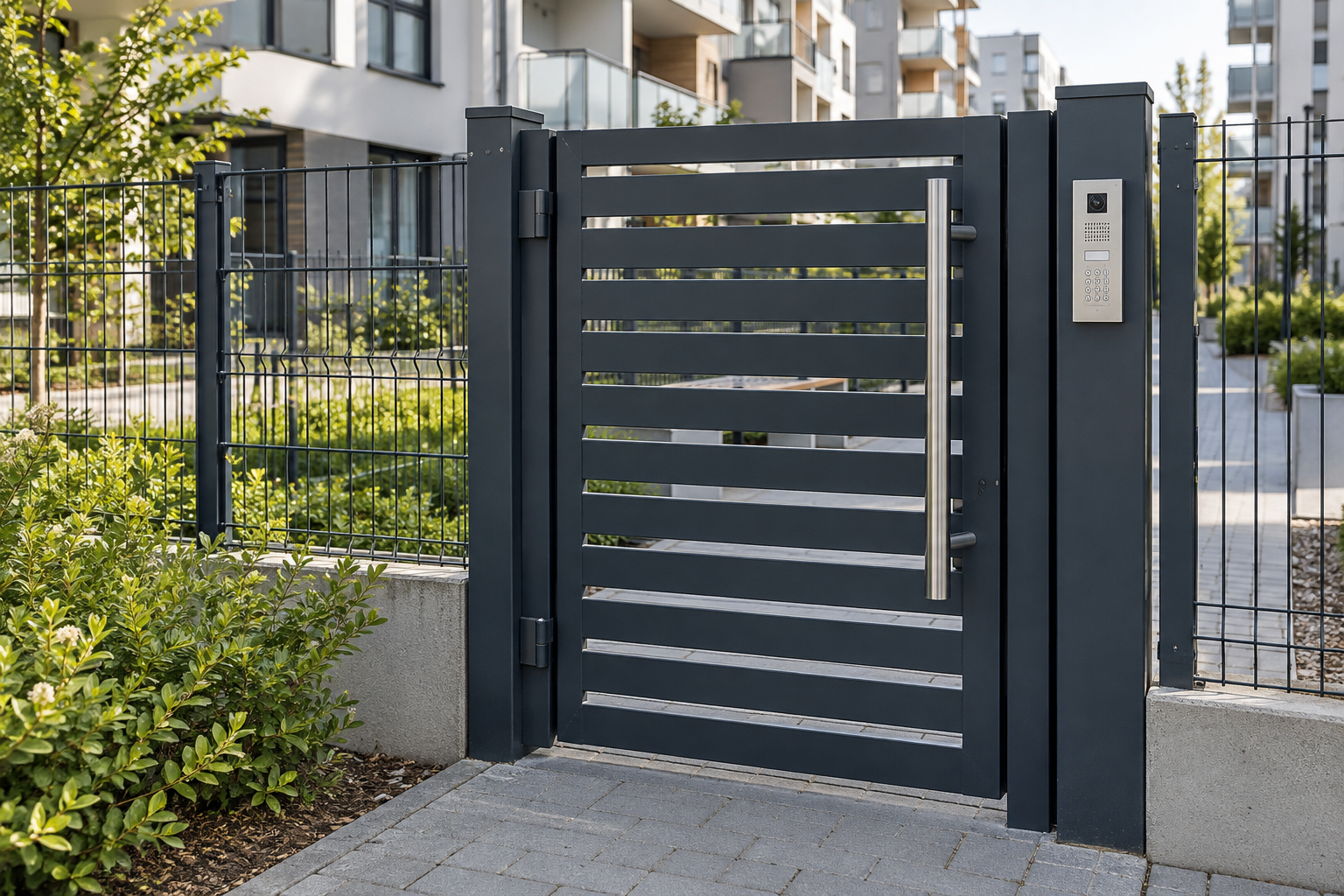

Dla furtki obsługiwanej domofonem pamięć pozwala zrealizować 1 wejście po impulsie, a blokada ułatwia obsługę okresów wielokrotnego ruchu trwających przykładowo 15-30 minut. Rozwiązanie pasuje do wejść na posesje, zapleczy warsztatowych, małych obiektów usługowych i drzwi wewnętrznych, jeżeli karta produktu dopuszcza daną pozycję montażową oraz środowisko pracy.
Współpraca z zamkami do furtki wymaga zgodności języka zamka z ruchomą zapadką elektrozaczepu oraz zachowania osiowego wejścia na głębokość określoną przez producenta. Przy skrzydłach zewnętrznych trzeba dodatkowo sprawdzić klasę środowiskową według EN 14846, zakres temperatury oraz deklarowaną odporność na wodę; model OR-EZ-4042 nie jest oznaczony jako wodoodporny.
Jakie zalety daje połączenie pamięci i blokady?
Przy 12 VDC i poborze 280 mA moc cewki modelu referencyjnego wynosi około 3,36 W zgodnie ze wzorem P = U x I, a po impulsie mechanizm pamięci utrzymuje zwolnienie bez dalszego zasilania. Krótkie sterowanie ogranicza nagrzewanie cewki i obciążenie zasilacza w porównaniu z układem wymagającym podtrzymania napięcia.
Połączenie 2 funkcji pozwala wybrać tryb odpowiedni do sytuacji bez przebudowy instalacji: pamięć służy do pojedynczego wejścia, a blokada do czasowego swobodnego przejścia. Symetryczna obudowa o wysokości 71 mm w modelu referencyjnym ułatwia zastosowanie w lewych i prawych drzwiach, lecz kierunek montażu oraz położenie pionowe albo poziome zawsze trzeba potwierdzić w dokumentacji konkretnego wyrobu.
Jak dobrać elektrozaczep do instalacji?
Dobór należy rozpocząć od zgodności zakresu 10-24 V AC/DC i prądu z zasilaczem; przykładowy model pobiera 280 mA przy 12 VDC i 250 mA przy 12 VAC. Zasilacz powinien pokrywać sumę poboru elektrozaczepu, domofonu i pozostałych odbiorników z rezerwą przewidzianą przez producenta systemu.
Napięcie, prąd i rodzaj pracy
Oznaczenie 12 V nie rozstrzyga, czy cewka przyjmuje prąd stały, przemienny lub oba rodzaje, a pobór może różnić się o dziesiątki albo setki miliamperów między modelami. Funkcja pracy ciągłej również wymaga osobnego potwierdzenia; dopuszczenie 100% ED oznacza możliwość zasilania przez pełny cykl pracy, natomiast pamięć zwykle wykorzystuje krótki impuls.
Wymiary i geometria współpracy
Korpus o wymiarach 71 x 20,1 x 28 mm wymaga odpowiedniej przestrzeni w profilu lub ościeżnicy oraz właściwie dobranej blachy czołowej. Regulowana zapadka może skompensować kilka milimetrów różnicy między językiem zamka a krawędzią zaczepu, ale dokładny zakres regulacji trzeba odczytać z karty produktu.
Warunki środowiskowe i bezpieczeństwo
Klasyfikacja według EN 14846 obejmuje między innymi trwałość, masę drzwi, odporność środowiskową i właściwości związane z bezpieczeństwem. Deklaracja klasy nie zastępuje stopnia IP, dlatego brak oznaczenia wodoodporności wyklucza montaż w miejscu narażonym na bezpośredni deszcz bez odpowiedniej osłony konstrukcyjnej.
Jak prawidłowo zamontować i wyregulować elektrozaczep?

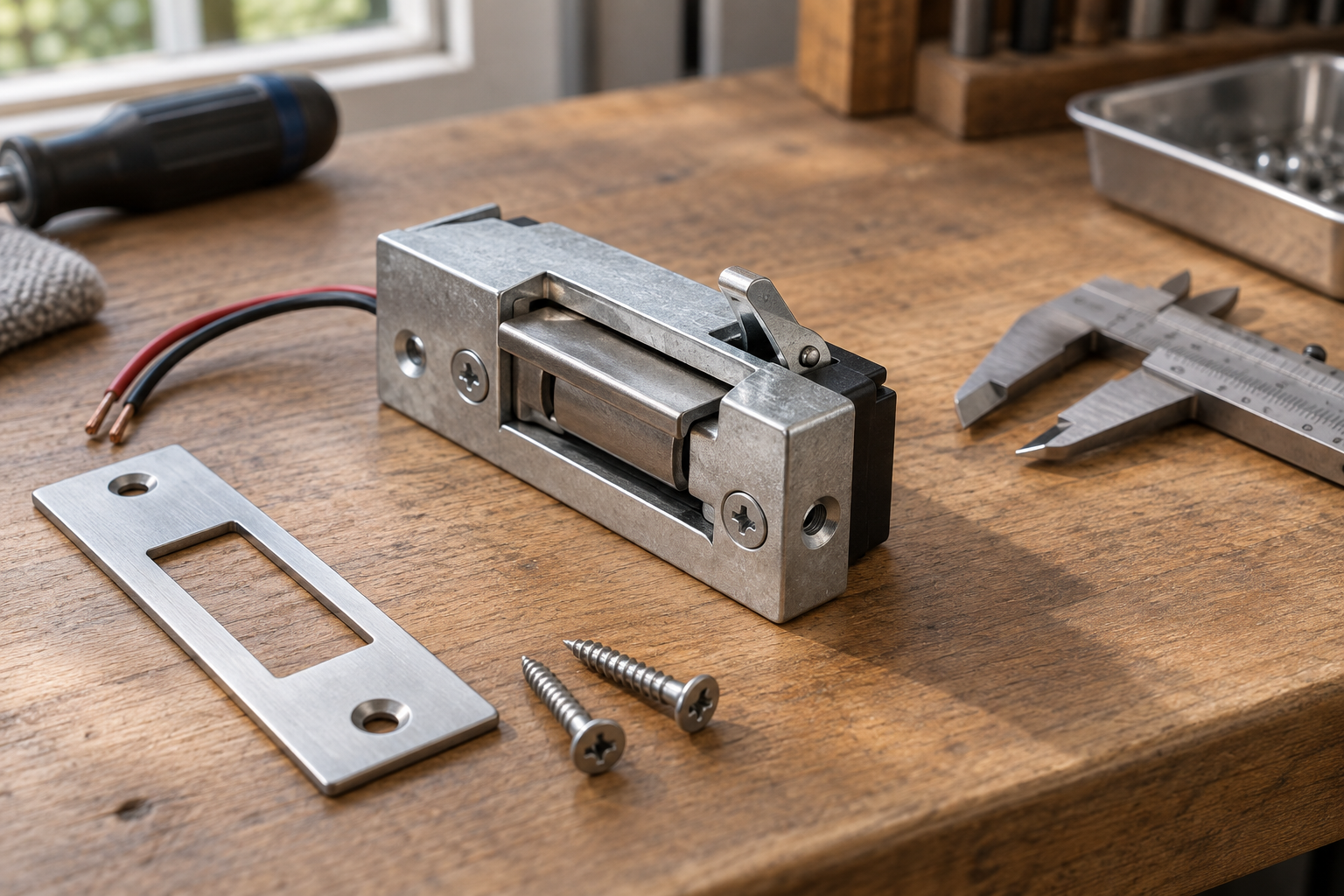

Montaż należy wykonać po pomiarze korpusu 71 x 20,1 x 28 mm albo wymiarów właściwych dla wybranego modelu, pozostawiając język zamka bez stałego nacisku na zapadkę. Nadmierne naprężenie może utrudnić zwolnienie mimo prawidłowego napięcia 12 V, dlatego pozycję zaczepu sprawdza się przy zamkniętym skrzydle przed ostatecznym dokręceniem śrub.
Prawidłowo dobrane zaczepy do furtki stabilizują strefę współpracy zamka i ograniczają wpływ luzu skrzydła na ryglowanie. Przewody należy prowadzić z dala od ostrych krawędzi profilu, a połączenia 10-24 V AC/DC zabezpieczyć przed wilgocią zgodnie z instrukcją producenta oraz wymaganiami instalacji niskonapięciowej.
Po montażu trzeba wykonać co najmniej 10 prób obejmujących impuls, otwarcie, domknięcie i ponowne sprawdzenie zaryglowania. Osobny test blokady mechanicznej powinien potwierdzić wielokrotne przejście bez zasilania oraz natychmiastowy powrót kontroli dostępu po cofnięciu dźwigni.
Jakich błędów unikać podczas użytkowania?
Najczęstszym błędem jest dobór zasilacza bez uwzględnienia prądu rozruchowego i łącznego obciążenia, mimo że pojedynczy elektrozaczep może wymagać około 0,28 A przy 12 VDC. Spadek napięcia na długim przewodzie może obniżyć siłę działania cewki, dlatego przekrój żył dobiera się do długości trasy, prądu oraz dopuszczalnego spadku napięcia.
Drugim błędem jest pozostawienie blokady w pozycji otwartej poza godzinami ruchu, ponieważ 1 ręczne przestawienie dźwigni wyłącza elektryczne ryglowanie aż do jej cofnięcia. Trzecim błędem jest montaż modelu bez deklarowanej wodoodporności w strefie opadów; nawet napięcie 12 V nie chroni mechanizmu przed korozją i zatarciem.
Najczęściej zadawane pytania
Czy elektrozaczep z pamięcią wymaga stałego zasilania?
Tak, pamięć utrzymuje zwolnioną zapadkę po krótkim impulsie aż do pierwszego otwarcia skrzydła, po czym zaczep rygluje się ponownie.
Czy blokada mechaniczna działa bez napięcia?
Tak, blokada mechaniczna utrzymuje przejście otwarte bez zasilania; przed użyciem trzeba ocenić wymagany poziom kontroli dostępu.
Jakie napięcie zasilania dobrać do elektrozaczepu?
12 V AC/DC jest częstym napięciem, lecz właściwy zakres, pobór prądu i dopuszczalny czas zasilania określa karta danego modelu.
