Zawiasy regulowane do ciężkich bram przenoszą jednocześnie ciężar skrzydła, moment od wysięgu środka masy oraz obciążenie wiatrem. Błędny dobór średnicy sworznia, rozstawu osi albo mocowania do słupka powoduje opadanie skrzydła i przeciążenie spoin, dlatego obliczenia są istotne dla ślusarzy, wykonawców ogrodzeń i inwestorów obsługujących bramy posesyjne, przemysłowe oraz obiekty wielorodzinne.
Najważniejsze wnioski techniczne:
- Dla skrzydła 300 kg i odległości środka masy 1,5 m moment od ciężaru wynosi około 4,41 kNm.
- Przy rozstawie zawiasów 1,5 m reakcja pozioma od momentu 4,41 kNm wynosi około 2,94 kN na parę zawiasów.
- Gwinty M20, M24 i M30 należy porównywać według nośności kompletnego zawiasu, a nie pola przekroju samego trzpienia.
- Pełne skrzydło 3 x 2 m przy przyjętym parciu 0,8 kPa otrzymuje siłę wiatru 4,8 kN przed zastosowaniem współczynników projektu.
Jak obliczyć obciążenie zawiasów ciężkiej bramy?
Dobór należy rozpocząć od momentu M = m x g x a oraz reakcji H = M / h, gdzie m oznacza masę skrzydła, a odległość środka masy od osi zawiasów, a h pionowy rozstaw zawiasów. Dla masy 300 kg, wysięgu 1,5 m i przyspieszenia 9,81 m/s² moment M wynosi około 4,41 kNm.
Przy rozstawie osi h = 1,5 m para zawiasów przenosi reakcję poziomą około 2,94 kN wynikającą z momentu od ciężaru, a łączna siła pionowa od masy wynosi około 2,94 kN. Obliczenie wstępne warto zwiększyć współczynnikiem eksploatacyjnym 1,3-1,5, jeżeli skrzydło bywa gwałtownie zatrzymywane albo pracuje na nierównym podłożu.
Katalogowa nośność kompletu musi obejmować sworzeń, tuleję, nakrętki, podstawę, spoiny i słupek. Producent powinien podać dopuszczalną masę skrzydła dla określonej szerokości, liczby zawiasów oraz kierunku działania siły; sama informacja 300 kg bez geometrii nie wystarcza do oceny układu.

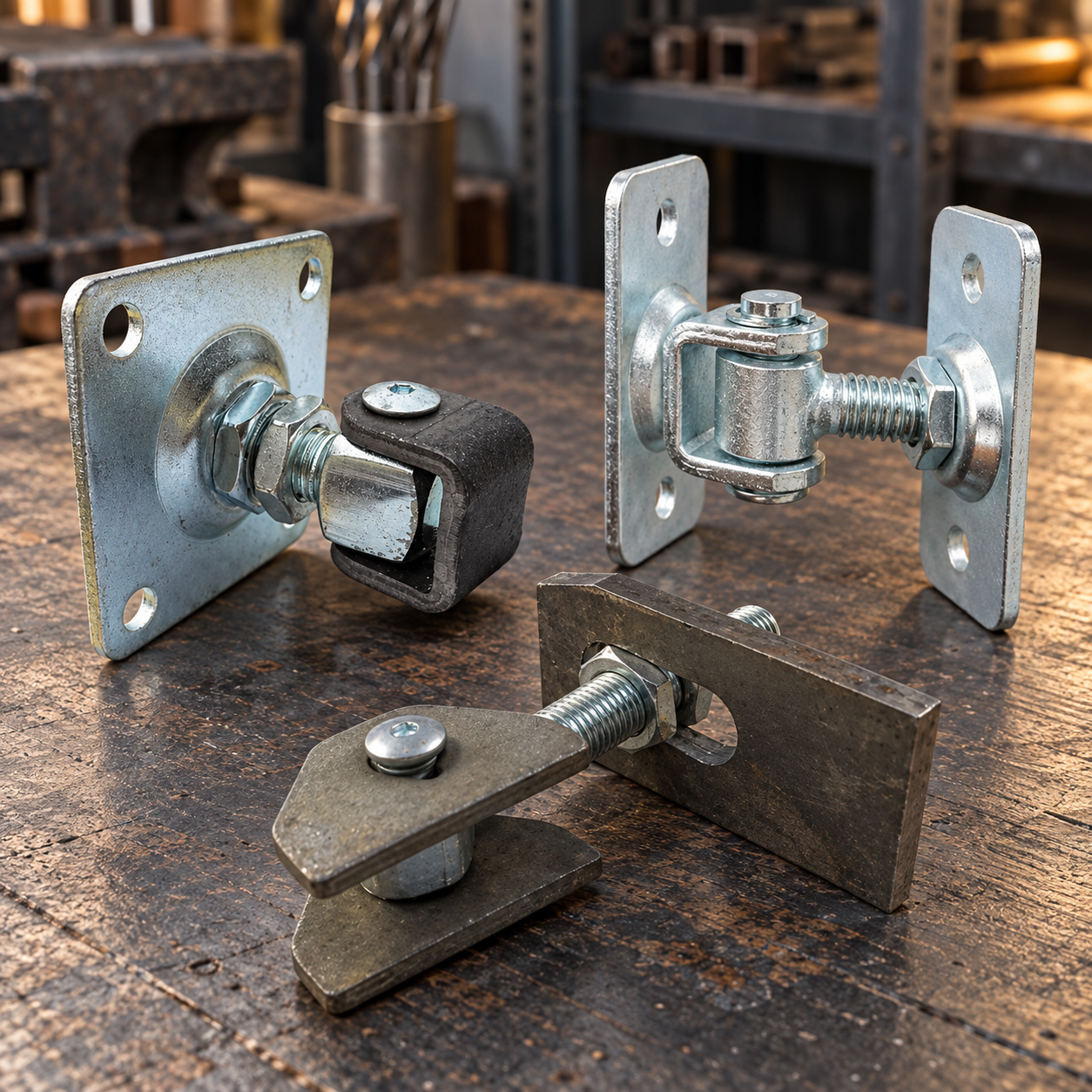

Jaki gwint wybrać: M20, M24 czy M30?
Dla bram o masie kilkuset kilogramów warto rozpatrywać co najmniej M20-M24, a M30 pozostawić dla większych reakcji lub małego rozstawu zawiasów, zawsze zgodnie z tabelą nośności producenta. Wzrost średnicy z 20 do 24 mm zwiększa nominalny wymiar o 20%, lecz nie zwiększa automatycznie nośności kompletnego połączenia o 20%.
Norma ISO 898-1 opisuje właściwości mechaniczne śrub, wkrętów i trzpieni stalowych o określonych klasach, ale nie stanowi karty nośności całego zawiasu. Przy wyborze zawiasów regulowanych trzeba porównać średnicę gwintu, klasę materiału, długość roboczą, typ łożyskowania i dopuszczalne obciążenie w deklarowanej konfiguracji.
Dlaczego sam gwint nie określa nośności?
Gwint M24 może współpracować z cienką płytką 5 mm albo ze wzmocnionym korpusem 12 mm, więc krytyczne miejsce może wystąpić poza trzpieniem. Ocena powinna objąć nacisk powierzchniowy w tulei, zginanie wspornika, zerwanie spoiny oraz lokalne odkształcenie ścianki słupka.
Ile zawiasów zastosować i jaki przyjąć rozstaw?
Dwa zawiasy są układem podstawowym, natomiast trzeci zawias warto przewidzieć przy skrzydłach wysokich, podatnych na skręcanie lub użytkowanych z dużą liczbą cykli. Zwiększenie pionowego rozstawu osi z 1,2 do 1,8 m zmniejsza reakcję H dla momentu 4,41 kNm z około 3,68 do 2,45 kN.
Trzeci zawias nie gwarantuje równego podziału obciążenia na 33%, ponieważ odchyłka osi rzędu 1-2 mm może skierować znaczną część siły na jeden punkt. Przydatne akcesoria do zawiasów obejmują elementy ustalające i tuleje, ale montaż nadal wymaga wspólnej osi kontrolowanej łatą, laserem lub napiętą linką.
Jak uwzględnić wiatr działający na pełne skrzydło?
Pełne poszycie trzeba traktować jak powierzchnię obciążoną parciem, a wartość projektową wyznaczyć dla lokalizacji i ekspozycji według EN 1991-1-4. Dla przykładowego skrzydła 3 x 2 m i roboczego parcia 0,8 kPa siła wynosi 4,8 kN, zanim projektant uwzględni właściwe współczynniki oraz strefy brzegowe.
Siła 4,8 kN działająca w środku szerokości 3 m tworzy względem osi zawiasów moment około 7,2 kNm. Ażurowość zmniejsza powierzchnię czynną, lecz redukcja musi wynikać z geometrii wypełnienia; przyjęcie 50% bez obliczeń może zaniżyć obciążenie zawiasów, słupka, ogranicznika i fundamentu.
Jak przygotować słupek, spoiny i kotwienie?
Podstawa zawiasu powinna przekazywać siły do pełnego przekroju słupka, a nie wyłącznie do miejscowej ścianki profilu 2-3 mm. Przy ciężkim skrzydle często stosuje się słupek o ściance co najmniej 4-5 mm oraz blachę wzmacniającą 8-12 mm, lecz ostateczny przekrój wymaga obliczeń konstrukcyjnych.
Spoiny należy wymiarować na ścinanie i moment zgodnie z EN 1993-1-8; cztery krótkie odcinki po 20 mm nie są równoważne spoinie ciągłej o długości 160 mm. Strefę spawania trzeba oczyścić do metalicznego połysku, zachować wymagany wymiar gardzieli i odtworzyć powłokę ochronną po ostygnięciu złącza.
Słupek przykręcany do betonu wymaga oceny odległości od krawędzi, rozstawu, głębokości zakotwienia i klasy podłoża. Dobór kotew do betonu powinien opierać się na ETA konkretnego łącznika; cztery kotwy M16 nie tworzą automatycznie układu o czterokrotnej nośności pojedynczej kotwy.

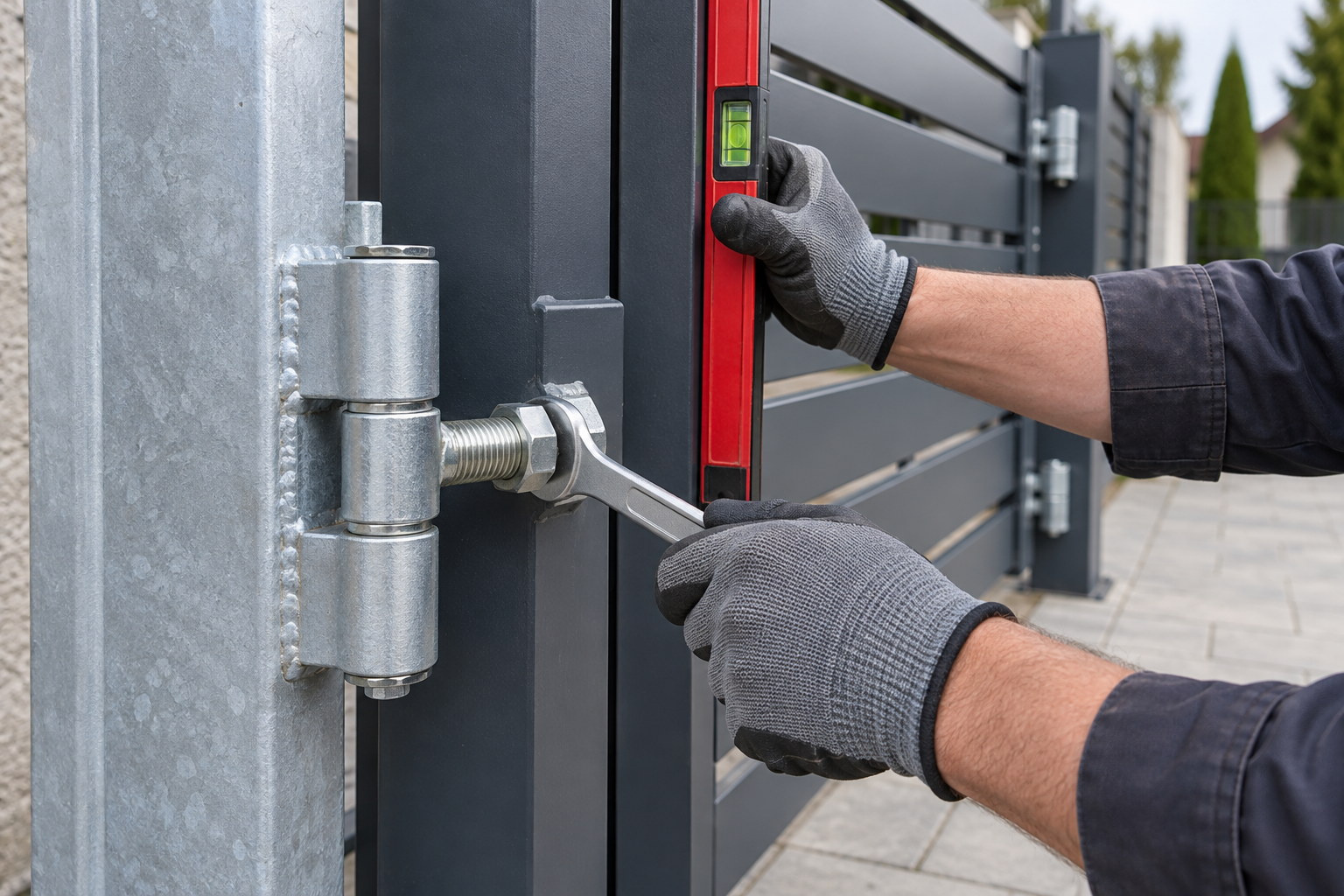

Jak ustawić i zabezpieczyć regulację po montażu?
Po zawieszeniu skrzydła należy ustawić pion i szczeliny, pozostawiając zapas gwintu zgodny z instrukcją producenta oraz pełne zazębienie nakrętki. Praktyczny luz montażowy 2-3 mm na stronę ułatwia korektę, ale nie może zastępować wskazanego przez producenta zakresu regulacji.
Kontrnakrętki trzeba dokręcić po ustawieniu, a po 50-100 cyklach pracy skontrolować ich położenie, spoiny i luz tulei. Gwint wystawiony na deszcz wymaga ochrony, natomiast cynkowanie ogniowe łączników gwintowanych M8-M64 opisuje ISO 10684; powłoka wpływa również na pasowanie gwintu i warunki dokręcania.
Przegląd okresowy co 6-12 miesięcy powinien obejmować opad skrzydła mierzony przy końcu, stan ogranicznika otwarcia oraz korozję stref spawanych. Zmiana szczeliny o więcej niż 2-3 mm albo narastający opór ruchu uzasadniają ponowne ustawienie i kontrolę mocowania przed dalszą eksploatacją.
Najczęściej zadawane pytania
Czy gwint M20 wystarczy do ciężkiej bramy?
20 mm wynosi nominalna średnica gwintu M20; dopuszczalne obciążenie zależy także od korpusu, spoiny i rozstawu zawiasów.
Czy masę skrzydła można traktować jako jedyne obciążenie?
Nie, masa skrzydła nie wystarcza; obliczenia muszą uwzględniać szerokość bramy, parcie wiatru, liczbę zawiasów i sposób kotwienia.
Jaki luz zostawić podczas regulacji zawiasów?
2-3 mm luzu regulacyjnego po każdej stronie zwykle ułatwia ustawienie skrzydła, lecz producent zawiasu może wymagać innej wartości.
