Odpowiedź na pytanie „jak prawidłowo zamontować rygiel do bramy?” wymaga ustawienia osi trzpienia względem gniazda z luzem roboczym zwykle 1-2 mm na stronę, zgodnie z wymiarami konkretnego modelu. Błąd trasowania przekraczający kilka milimetrów powoduje klinowanie podczas osiadania skrzydła, dlatego dokładność jest istotna dla ślusarzy, monterów ogrodzeń i inwestorów wykonujących montaż samodzielnie.
Najważniejsze wnioski techniczne:
- Oś trzpienia należy wyznaczać przy zamkniętej bramie; typowy luz roboczy między trzpieniem a ścianką gniazda wynosi 1-2 mm na stronę.
- Trzpień powinien wchodzić w gniazdo na co najmniej 30-40 mm, o ile dokumentacja wybranego rygla nie określa większej głębokości.
- Do profilu o ściance 2 mm warto zastosować połączenie przelotowe M6-M8 albo nitonakrętki; cienka ścianka nie zapewnia pewnego gwintu bez wzmocnienia.
- Po montażu trzeba wykonać minimum 20 pełnych cykli i sprawdzić działanie przy odchyleniu skrzydła o około 2-3 mm.
Jak dobrać rygiel i miejsce montażu?

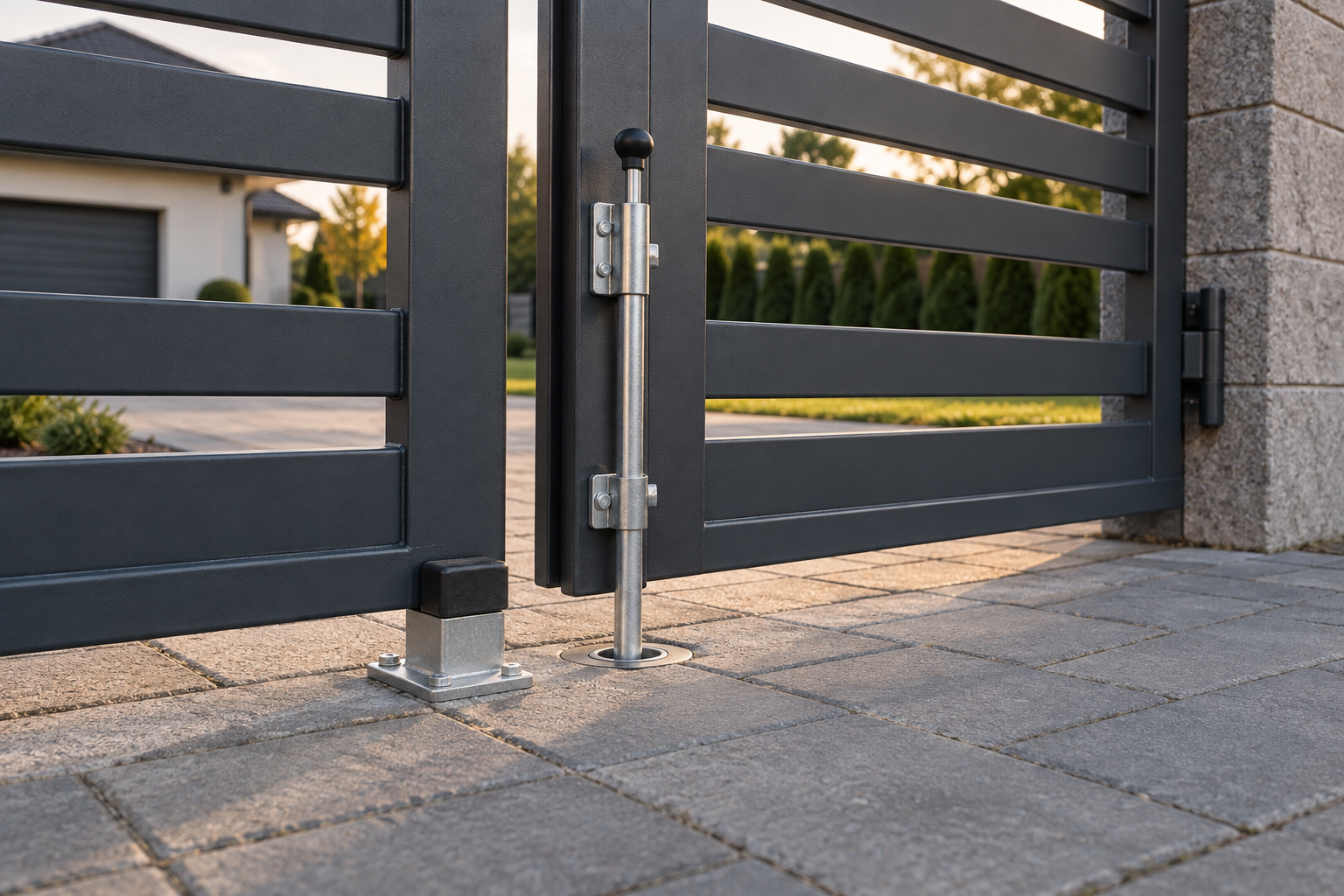

Rygiel należy dobrać do masy i geometrii skrzydła, a korpus zamontować na sztywnym profilu, zwykle 80-150 mm od pionowej krawędzi zamykającej. W bramie dwuskrzydłowej trzpień blokuje skrzydło bierne w podłożu lub odbojniku, natomiast zamek albo zasuwa stabilizuje skrzydło czynne.

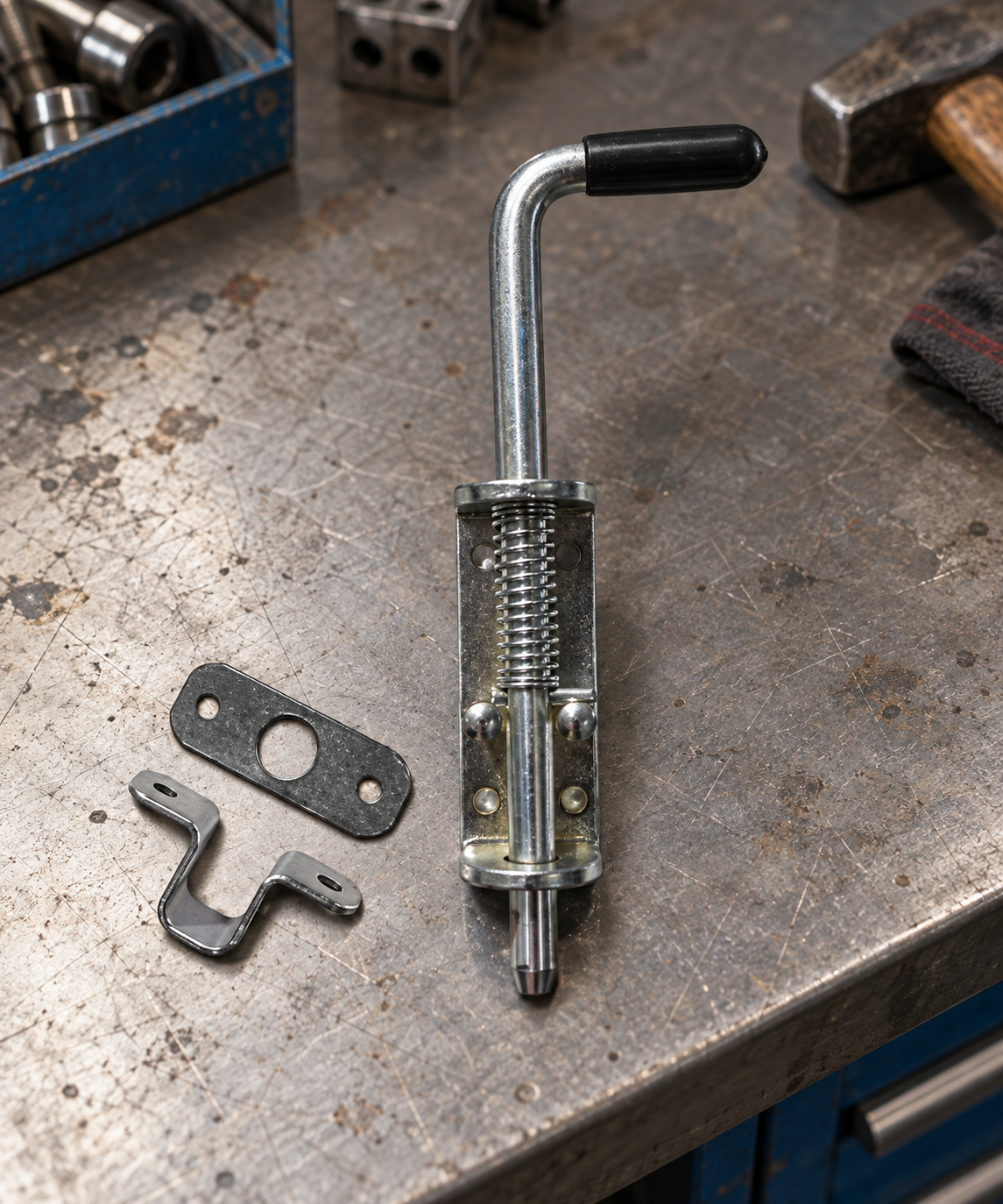

Średnica trzpienia 12-20 mm jest typowa dla ręcznych rygli ogrodzeniowych, lecz wartość graniczną zawsze wyznacza karta produktu. Trzpień ze stali ocynkowanej lub nierdzewnej AISI 304 ogranicza korozję, a skok roboczy 100-200 mm ułatwia dopasowanie do prześwitu pod bramą.
Korpus nie powinien znajdować się na cienkim wypełnieniu 1-1,5 mm bez podkładki wzmacniającej. Montaż do profilu konstrukcyjnego o ściance 2-3 mm zmniejsza miejscowe ugięcie, a osobny stoper do bramy przejmuje napór skrzydła i odciąża trzpień.
Jak wyznaczyć oś rygla i gniazda?
Oś rygla należy wyznaczyć przy wypoziomowanym i zamkniętym skrzydle, zachowując luz 1-2 mm na stronę pomiędzy trzpieniem a gniazdem. Brama musi opierać się na zawiasach i ograniczniku w takim położeniu, w jakim będzie pracowała po zakończeniu regulacji.
Pion trzpienia warto skontrolować poziomicą o długości 200-400 mm, a punkt osi przenieść na podłoże za pomocą markera lub punktaka. Przed wierceniem należy ręcznie wysunąć trzpień na 30-40 mm i sprawdzić, czy nie ociera o krawędź planowanego gniazda.
Przy szczelinie pod skrzydłem wynoszącej 50 mm korpus powinien pozostawiać pełny wymagany skok trzpienia po uwzględnieniu głębokości gniazda. Rezerwa regulacyjna 5-10 mm pozwala skorygować niewielkie osiadanie bramy bez ponownego spawania uchwytu.
Jak zamocować korpus rygla do skrzydła?
Korpus rygla trzeba przykręcić co najmniej dwiema śrubami M6-M8 albo przyspawać ciągłymi odcinkami spoin po 20-30 mm, jeśli konstrukcja i producent dopuszczają spawanie. Połączenie musi utrzymać prowadnice współosiowo, bez ściągnięcia korpusu podczas dokręcania lub chłodzenia spoiny.
Przy montażu śrubowym otwory trasuje się przez korpus, punktuje i wierci prostopadle do ścianki profilu. Dobór rygla do bramy powinien uwzględniać rozstaw otworów, średnicę trzpienia oraz zakres regulacji, ponieważ różnica 2-3 mm może uniemożliwić wykorzystanie przygotowanych otworów.
W profilu zamkniętym o ściance 2 mm pewniejsze są nitonakrętki M6-M8 lub śruby przelotowe z podkładkami niż gwint wykonany wyłącznie w ściance. Nakrętki należy zabezpieczyć przed samoodkręceniem zgodnie z zaleceniem producenta, a śruby dokręcać bez deformowania korpusu rygla.
Przy spawaniu należy usunąć powłokę na pasie około 10-15 mm od spoiny i mocować element krótkimi odcinkami naprzemiennymi. Nadmierne ciepło może zwichrować prowadnicę o 1-2 mm, dlatego po każdym etapie trzeba sprawdzić swobodne przesuwanie trzpienia.
Jak wykonać gniazdo w podłożu lub odbojniku?
Gniazdo należy wykonać o 2-4 mm większe od średnicy trzpienia i na głębokość zapewniającą co najmniej 30-40 mm skutecznego zazębienia. Otwór nie może zatrzymywać wody, żwiru ani lodu, ponieważ zanieczyszczenie warstwy o grubości 5-10 mm może ograniczyć pełny skok rygla.
W betonie otwór wykonuje się wiertłem o średnicy dopasowanej do tulei lub kielicha, zwykle stopniowo od mniejszej średnicy. W stalowym odbojniku przydają się właściwie dobrane wiertła do metalu, a krawędź otworu należy odgratować fazą około 0,5-1 mm.
Kielich osadzany w betonie powinien kończyć się równo z nawierzchnią lub 1-2 mm poniżej jej poziomu, aby nie tworzył przeszkody dla koła ani obuwia. Odpływ o średnicy około 6-8 mm lub wyjmowana tuleja ułatwia usuwanie wody i piasku z gniazda.
Odbojnik skrzydła powinien przejmować napór bramy przed ryglem, z odstępem roboczym nie większym niż kilka milimetrów. Prawidłowo ustawiony ogranicznik zmniejsza obciążenie poprzeczne trzpienia i ryzyko wygięcia przy podmuchach wiatru.
Jak zabezpieczyć miejsce montażu przed korozją?
Odsłoniętą stal trzeba oczyścić co najmniej do zwartego podłoża, odtłuścić i pokryć systemem zgodnym z warunkami ekspozycji przed rozpoczęciem eksploatacji. Seria ISO 12944 opisuje dobór systemów malarskich do kategorii korozyjności, a ISO 1461:2022 określa wymagania dla powłok cynkowych nanoszonych zanurzeniowo.
Po wierceniu należy usunąć opiłki w promieniu co najmniej 50 mm, ponieważ drobiny stali rdzewieją na lakierze i tworzą brunatne naloty. Uszkodzoną powłokę cynkową naprawia się materiałem przewidzianym do renowacji cynku, zachowując liczbę warstw i czas schnięcia podany przez producenta.
Styk stali nierdzewnej AISI 304 z ocynkowaną stalą warto odizolować podkładką z tworzywa o grubości około 1 mm, szczególnie w wilgotnym środowisku. Smar odporny na wodę nanosi się cienką warstwą na trzpień, bez wypełniania gniazda warstwą zatrzymującą piasek.
Jak sprawdzić poprawność działania po montażu?
Po montażu rygiel powinien przejść minimum 20 pełnych cykli bez zacięcia, ocierania i samoczynnego unoszenia. Próba obejmuje zamykanie bramy w położeniu neutralnym oraz przy kontrolowanym przesunięciu skrzydła o około 2-3 mm w obu kierunkach.
Trzpień musi osiągać projektowaną głębokość 30-40 mm bez dociskania skrzydła ręką lub nogą. Ślady tarcia po 20 cyklach wskazują niewspółosiowość; korektę wykonuje się regulacją korpusu albo powiększeniem gniazda w granicach zachowanego luzu 1-2 mm na stronę.
Kontrolę mocowań warto powtórzyć po 7-14 dniach oraz po pierwszych silnych podmuchach wiatru. Luz śrubowy, pęknięcie spoiny dłuższe niż 1 mm lub trwałe wygięcie trzpienia oznacza konieczność wyłączenia rygla z użytkowania do czasu naprawy.
Najczęściej zadawane pytania
Jaki luz należy zostawić między trzpieniem rygla a gniazdem?
1-2 mm luzu na każdą stronę zwykle wystarcza, lecz ostateczny wymiar należy dopasować do średnicy trzpienia i instrukcji producenta.
Jak głęboko trzpień rygla powinien wchodzić w podłoże?
30-40 mm skutecznego zagłębienia zapewnia stabilne blokowanie typowej bramy, o ile producent konkretnego rygla nie wymaga więcej.
Czy rygiel można przykręcić do profilu o ściance 2 mm?
Tak, profil 2 mm wymaga zwykle nitonakrętek M6-M8 albo śrub przelotowych z podkładkami, ponieważ sam gwint w ściance jest słaby.
