Relacja „nośność wózków a ciężar bramy – jak uniknąć błędów?” wymaga porównania masy obliczeniowej skrzydła z nośnością kompletnego zestawu jezdnego, a nie pojedynczej rolki. Błędne oszacowanie masy, pominięcie wysięgnika i obciążeń dynamicznych prowadzi do przyspieszonego zużycia bieżni, łożysk oraz fundamentu, dlatego prawidłowy dobór ma znaczenie dla ślusarzy, wykonawców i inwestorów.
Najważniejsze wnioski techniczne:
- Masa obliczeniowa 600 kg po zastosowaniu współczynnika 1,30 wynosi 780 kg.
- Blacha stalowa o grubości 1 mm waży około 7,85 kg/m², a blacha 2 mm około 15,7 kg/m².
- Profil zamknięty 60 × 40 × 2 mm waży w przybliżeniu 3,0 kg/m, a profil 80 × 60 × 3 mm około 6,3 kg/m.
- Parcie dynamiczne wiatru przy prędkości 25 m/s wynosi około 0,38 kPa przed uwzględnieniem współczynników aerodynamicznych.
Jak porównać nośność wózków z masą bramy?
Nośność zestawu jezdnego powinna być większa od masy obliczeniowej bramy, wyznaczonej jako masa rzeczywista pomnożona przez współczynnik co najmniej 1,25-1,30. Dla skrzydła o masie 600 kg i współczynnika 1,30 masa obliczeniowa wynosi 780 kg, więc zestaw opisany wartością 600 kg pozostaje zbyt mały.

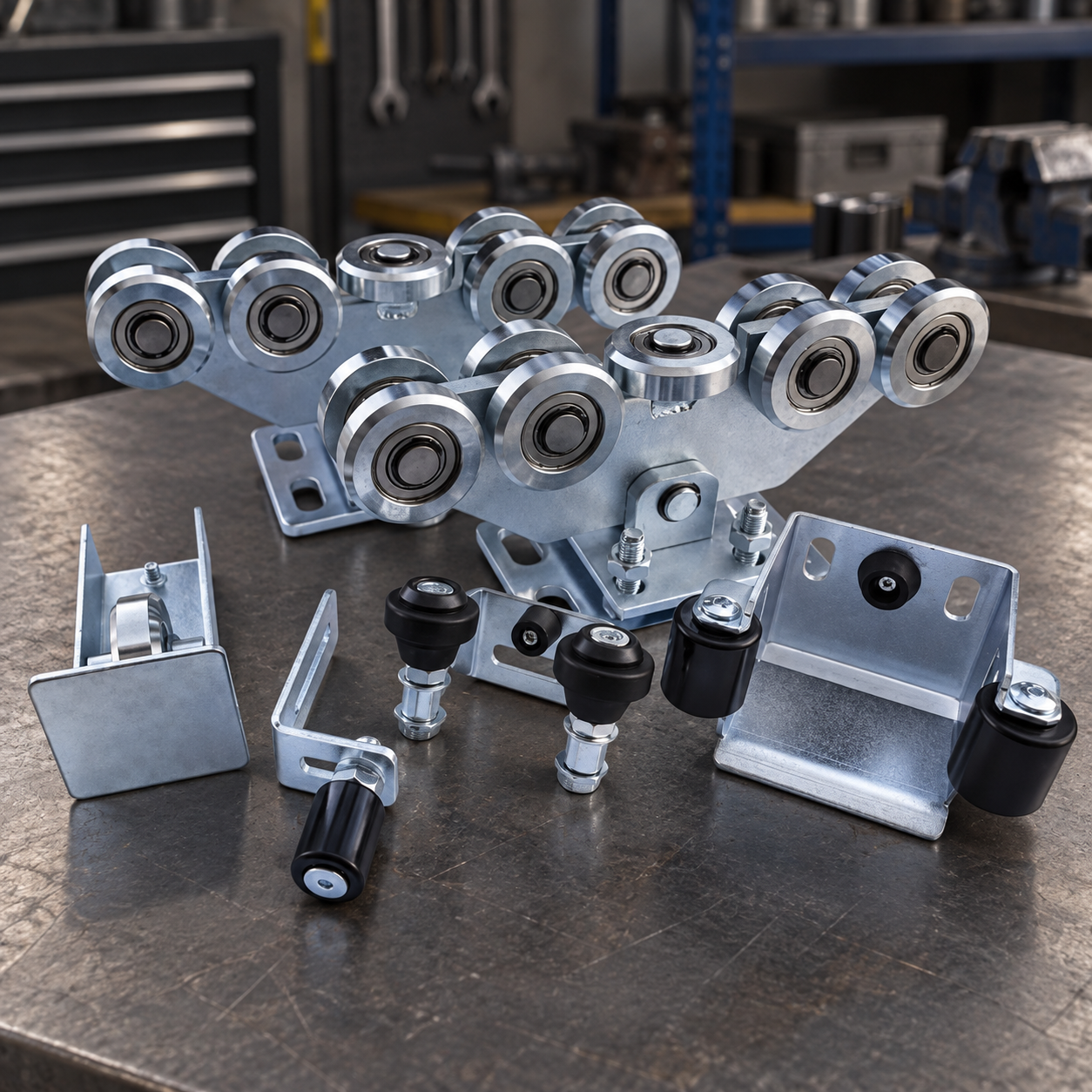

Katalogowa wartość może dotyczyć pary wózków współpracujących z określoną szyną, a nie sumy niezależnych nośności dwóch elementów. Przed doborem wózki do bram przesuwnych trzeba sprawdzić konfigurację badaną przez producenta, dopuszczalną masę skrzydła, przekrój szyny oraz wymagany rozstaw osi wózków.
Jak obliczyć rzeczywisty ciężar skrzydła?

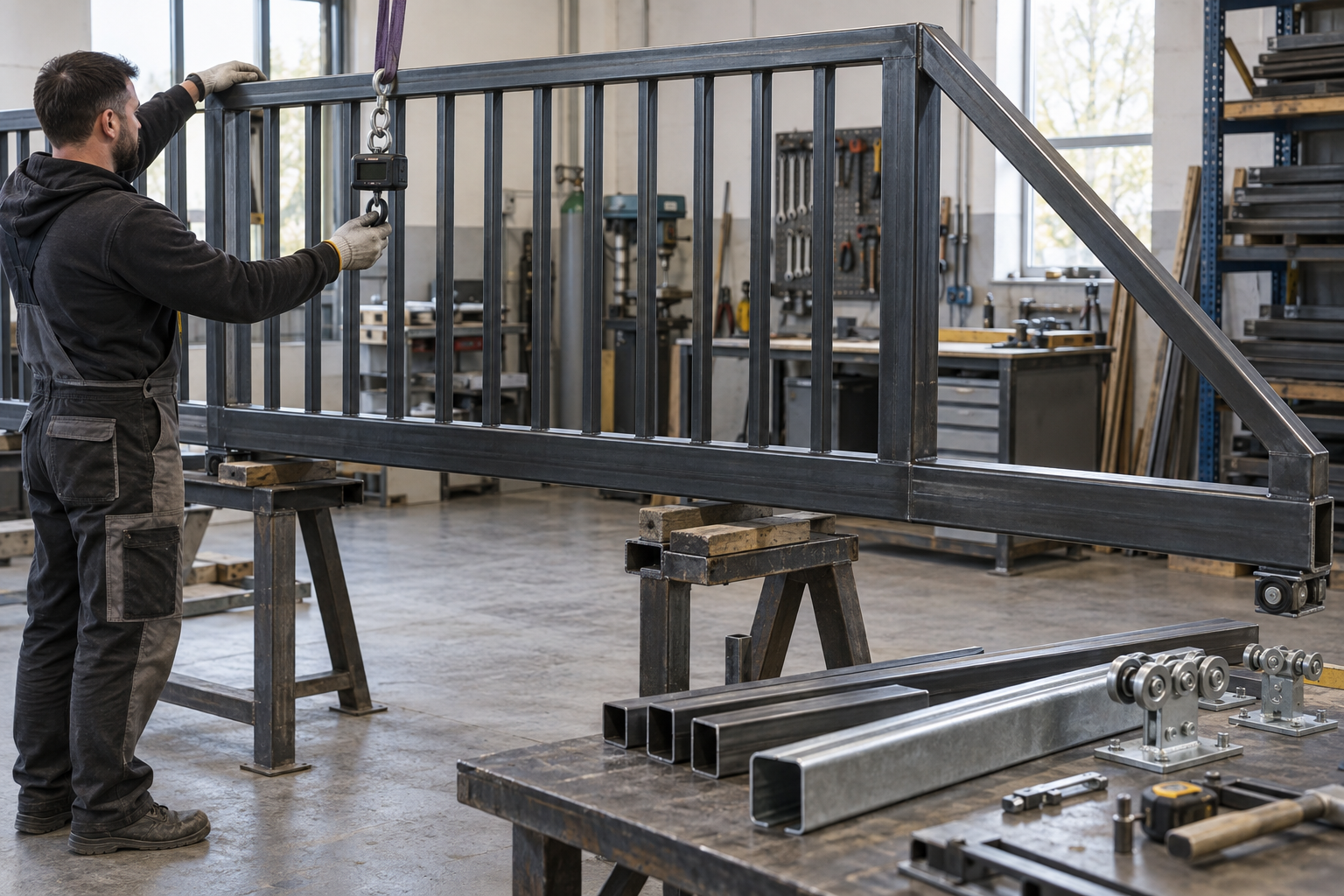

Rzeczywistą masę bramy należy policzyć jako sumę masy ramy, wypełnienia, szyny jezdnej, przeciwwagi, listew, uchwytów i osprzętu. Stal konstrukcyjna ma gęstość około 7850 kg/m³, dlatego profil 60 × 40 × 2 mm waży około 3,0 kg/m, a profil 80 × 60 × 3 mm około 6,3 kg/m.
Blacha stalowa 1 mm zwiększa masę o około 7,85 kg na każdy 1 m² powierzchni, natomiast blacha 2 mm dodaje około 15,7 kg/m². Wypełnienie pełne o powierzchni 8 m² z blachy 2 mm może więc ważyć około 126 kg bez ramy, powłoki i elementów mocujących.
Dlaczego dwóch wózków nie wolno liczyć jak dwóch niezależnych podpór?
Obciążenie wózków zależy od momentu wywołanego przez skrzydło wspornikowe, dlatego podział masy po 50% na każdy wózek zwykle nie opisuje rzeczywistych reakcji podporowych. Skrzydło o długości przejazdu 4 m i przeciwwadze 1,5-2 m pracuje jak układ z wysięgiem, a mniejszy rozstaw wózków zwiększa siły działające na rolki i kotwienie.
Geometria szyny, liczba rolek i średnica łożysk tworzą jeden układ nośny. Kompletne akcesoria do bram przesuwnych powinny być zgodne z przekrojem prowadnicy i parametrami zestawu, ponieważ przypadkowe łączenie części może zmniejszyć deklarowaną nośność całego mechanizmu.
Jaki zapas nośności ogranicza ryzyko przeciążenia?
Rezerwa 25-30% stanowi praktyczne minimum dla poprawnie policzonej, umiarkowanie użytkowanej bramy, natomiast rezerwa 40-50% jest uzasadniona przy pełnym wypełnieniu, dużym świetle przejazdu lub częstych cyklach. Współczynnik 1,30 zmienia masę 600 kg na 780 kg, a współczynnik 1,50 na 900 kg.
Rezerwa eksploatacyjna nie zastępuje dokumentacji producenta ani obliczeń konstrukcyjnych. Deklarowana nośność obowiązuje przy wskazanej szynie, rozstawie wózków, jakości fundamentu i prawidłowym montażu, dlatego sam większy udźwig katalogowy nie koryguje źle dobranej geometrii.
Jak wiatr i intensywność pracy wpływają na dobór?
Pełne wypełnienie wymaga sprawdzenia obciążenia wiatrem, ponieważ przy prędkości 25 m/s samo parcie dynamiczne wynosi około 0,38 kPa przed zastosowaniem współczynników aerodynamicznych. Powierzchnia 8 m² może przenieść około 3,1 kN siły poziomej, a wynik projektowy należy wyznaczyć zgodnie z EN 1991-1-4 i warunkami lokalnymi.
Brama wykonująca 100 cykli na dobę realizuje około 36 500 cykli rocznie, czyli dziesięć razy więcej niż brama wykonująca 10 cykli dziennie. Wyższa intensywność zwiększa znaczenie uszczelnień, smarowania, trwałości łożysk oraz regularnej kontroli luzów, nawet gdy masa skrzydła nie przekracza wartości katalogowej.
Jak sprawdzić fundament, kotwy i montaż wózków?
Fundament powinien przenieść ciężar skrzydła, moment wywracający i siły poziome bez utraty poziomu szyny większej niż tolerancja montażowa producenta. Pręty gwintowane M16 lub M20 mogą występować w typowych rozwiązaniach, lecz średnicę, głębokość zakotwienia i klasę betonu trzeba dobrać z obliczeń oraz aprobaty konkretnego systemu.
Rozstaw otworów podstawy należy przenieść na stalową płytę lub fundament z dokładnością umożliwiającą regulację położenia wózków. Dobór kotew do betonu wymaga sprawdzenia odległości od krawędzi, rozstawu, strefy zarysowanej betonu i momentu dokręcania; wartości katalogowe kotwy nie są nośnością całej bramy.
Przykład doboru zestawu dla bramy o masie 600 kg
Dla bramy ważącej 600 kg warto przyjąć masę obliczeniową co najmniej 780 kg, a przy pełnym wypełnieniu lub dużej intensywności pracy rozważyć poziom 840-900 kg. Obliczenie wynika z mnożenia 600 kg przez współczynnik 1,30-1,50, a ostateczny zestaw musi spełnić także ograniczenia długości skrzydła i rozstawu podpór.
Procedura obejmuje pięć kroków: zważenie albo zestawienie materiałowe skrzydła, dodanie masy szyny i osprzętu, zastosowanie rezerwy, sprawdzenie wiatru oraz porównanie wyniku z tabelą producenta. Próbne przesunięcie po montażu powinno wykazać płynny ruch bez miejscowego wzrostu oporu, przechyłu i kontaktu szyny z rolkami prowadzącymi.
Najczęściej zadawane pytania
Czy nośność dwóch wózków można po prostu zsumować?
Nie, nośność należy odczytać dla kompletnego układu wózków i szyny, ponieważ rozstaw podpór oraz wysięg zmieniają reakcje.
Jaki zapas nośności przyjąć dla bramy przesuwnej?
30% zapasu stanowi rozsądny punkt wyjścia, a brama pełna, silny wiatr lub intensywna praca uzasadniają rezerwę nośności 40-50%.
Czy napęd bramy kompensuje zbyt małą nośność wózków?
Nie, napęd jedynie przesuwa skrzydło; zbyt mała nośność wózków nadal powoduje ugięcia, wzrost oporów i szybsze zużycie łożysk.
